GX、LS型螺旋輸送機

GX型螺旋輸送機
概述
GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單，外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。
技術性能與技術參數

規格		主要技術性能		驅動裝置				重量 (kg)
直徑	長度	產量（水泥）（噸／時）	轉速（轉，分）	減速機		電動機
直徑	長度	產量（水泥）（噸／時）	轉速（轉，分）	型號	速比	型號	功率 (kw)
GX200	～10	9	60	JZQ250	23. 34	Y90S-4	1.1	726
GX200	～20	9	60	JZQ250	23. 34	Y90L-4	1.5	1258
GX250	～10	15.6	60	JZQ250	23. 34	YlOOL2-4	2.2	960
Gx250	～20	15.6	60	JZQ250	23. 34	Y100L1-4	3	1750
GX300	～10	21.2	60	JZQ350	23. 34	Y100L2-4	3	1373
GX300	～20	21.2	60	JZQ350	23. 34	Y112M-4	4	2346
GX400	～10	51	60	JZQ400	23. 34	Y132S-4	5.5	1911
GX400	～20	51	60	JZQ500	23. 34	Y160M-4	11	2049
Gx500	～10	87.5	60	JZQ400	23. 34	Y132M-4	7.5	2381
GX500	～20	87.5	60	JZQ650	23. 34	Y180M-4	18.5	5389
Gx600	～10	134.2	45	JZQ750	23. 34	Y180L-4	22	3880
Gx600	～10	134.2	45	JZQ850	23. 34	Y250M-4	55	7090

GX型螺旋輸送機的制法和裝法說明
GX螺旋機按使用場合要求的不同，分為S制法和D制法兩種。
S制法—帶有實體螺旋面的螺旋，其螺距等于直徑的0.8倍。
D制法—帶有帶式螺旋面的螺旋，其螺距等于直徑。
GX螺旋機按驅動裝置裝配方法的不同，分為右裝和左裝兩種：
右裝—站在電動機尾部向前看，減速器低速軸在電動機的右側。
左裝—站在電動機尾部向前看，減速器低速軸在電動機的左側。
GX螺旋機的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種：
右裝—站在螺旋機頭節往尾節看，拉板向右拉開。
左裝—站在螺旋機頭節往尾節看，拉板向左拉開。
GX型螺旋輸送機安裝尺寸及長度組合

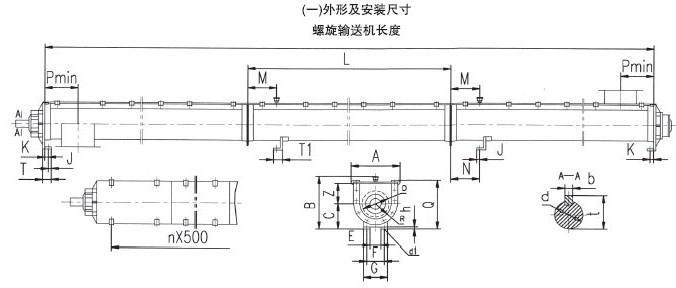

(一)外形及安裝尺寸
螺旋輸送機長度
單位：mm

螺旋直徑D	A	B	C	E	F	G	H	K	J	M	N	Q	P	R	T	T₁	X	Z	d (kg)	d₁	a	f	I	I1	b (hs)	t
200	342	384	180	80	140	200	18	25	20	200	200	153	220	110	60	60	123	150	40	16	205	195	80	155	12	43.5
250	392	464	220	140	200	260	20	28	25	200	200	183	270	135	70	70	125	180	50	20	237	225	100	155	16	55
300	468	555	270	160	240	320	22	28	25	200	200	213	300	160	75	75	130	210	60	20	264	250	120	160	18	65.5
400	572	685	340	220	320	400	22	30	35	300	300	273	350	210	90	85	145	270	80	25	325	310	160	180	24	87
500	706	823	400	300	400	500	30	35	40	300	300	333	450	264	100	95	165	330	100	25	393	375	200	205	28	108
600	806	973	500	400	500	600	30	40	40	300	300	383	550	314	110	105	170	380	120	30	433	415	240	205	32	129

注：1、螺旋機輸送長度及尺寸L均見表二表三。2、圖中n×500為蓋卡子尺寸，n值視螺旋長度而定。3、圖中尺寸p為進出料口中心線。
進出料口裝置

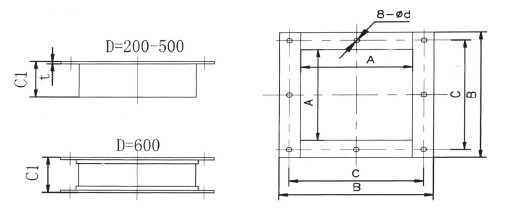

1、進料口

螺旋直徑 D	A	B	C	C1	t	d	重量kg	圖號
200	220	306	272	100	3	9	3.64	GX20□10□00
250	270	356	330	120	3	9	4.8	GX25□10□00
300	320	428	386	140	4	13	8.88	GX30□10□00
400	450	528	492	160	4	13	12.42	GX40□10□00
500	528	662	612	160	4	17	16.56	GX50□10□00
600	628	762	720	180	4	17	21.2	GX60□10□00

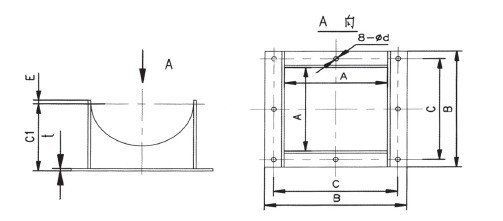

2、方形出料口

A	B	C	E	F	G	H	K	J	M
200	226	312	272	165	8	3	9	4.36	GX20□10□00
250	276	374	330	195	10	4	9	7.52	GX25□10□00
300	328	426	386	225	10	4	13	9.36	GX30□10□00
400	428	536	492	280	10	4	13	14.28	GX40□10□00
500	536	670	612	340	15	4	17	26.14	GX50□10□00
600	636	774	720	430	15	6	17	39.2	GX60□10□00

注：螺旋直徑為600毫米時，出料口采用角鋼結構。
手推式出料口與齒條式出料口尺寸本樣中略去，顧客函索即復。
LS型螺旋輸送機
●特點
LS型螺旋輸送機（以下簡稱螺旋機）結構新穎，技術指標先進，頭部、尾部軸承移至殼外，中間吊軸承采用滾動，滑動可以互換的兩種結構，均設防塵密封裝置，出料端設有清掃裝置，整機噪聲低、適應性強，操作維修方便，進出料口位置布置靈活。
●應用范圍：
螺旋機被廣泛使用在各種工業部門，如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平或小于20°傾角，輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度200℃以下。
螺旋機不宜輸送易變質的、粘性大的、易結塊的物料，因為這些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
LS型螺旋機螺旋直徑從100毫米到800毫米，共有九種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

按旋機驅動方式分為兩種：
C1制法—螺旋機長度小于35m時，單端驅動。
C2制法—螺旋機大于35m時，雙端驅動。

按螺旋機中間吊軸承種類分為：
M1-為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。
M2-為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。

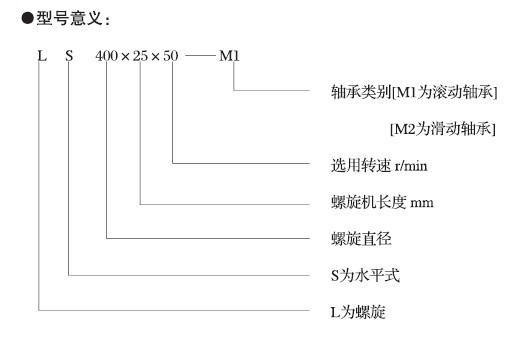

LS型螺旋輸送機規格、技術參數

規格型號	200	250	315	400	500
螺距	200	250	315	355	400
n	100	90	80	71	63
Q	13	22	31	62	98
n	80	71	63	56	50
Q	10	18	24	49	78
n	63	56	50	45	40
Q	8	14	19	39	62
n	50	45	40	36	32
Q	6.2	11	15.4	31	50

注：1、n——轉速r/min（偏差允許在10%范圍內）；
2、Q——輸送量m3/h。
外形尺寸圖及外形尺寸表

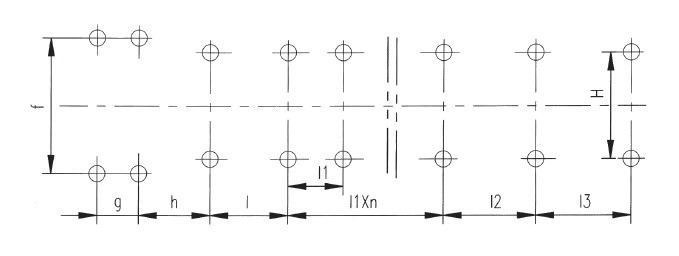

ΦD	F	E	W	I	I₁	I₃	螺旋選配長度G			相應地腳尺寸I₂			Q	Y	L
LS200	2500	2500	2500	2480	2500	2640	500	2000	2500	1500	2000	2500	225	180	112
LS250	3000	3000	3000	2980	3000	3140	1500	2000	2500	1500	2000	2500	250	200	140
LS315	3000	3000	3000	2980	3000	3140	1500	2000	2500	1500	2000	2500	330	220	180
LS400	3000	3000	3000	2980	3000	3140	1500	2000	2500	1500	2000	2500	340	227	224
LS500	3000	3000	3000	3000	3000	3160	2000	2200	3500	2000	2200	3500	400	250	280

ΦD	K	R	S	Z	O	H	V	J	e	p	T	d	L₄	鍵b×h GB1036-79
LS200	180	225	180	60	320	160	200	14	280	60	212	40	82	12×8
LS250	224	250	224	70	370	200	270	18	285	60	240	50	82	14×9
LS315	280	390	250	80	443	300	300	20	320	60	340	60	105	18×11
LS400	355	390	280	90	352	320	400	24	390	60	384	80	130	22×14
LS500	400	400	340	105	653	400	500	24	397.5	80	440	90	130	25×14

螺旋輸送機總體布置：

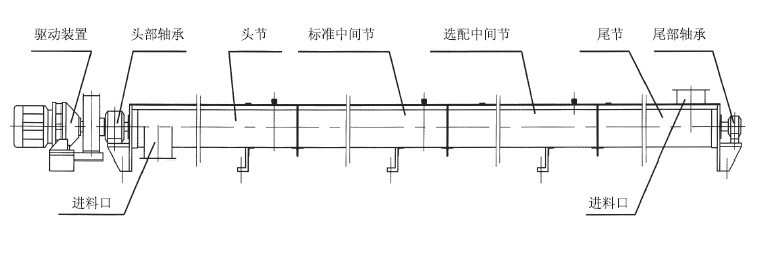

一臺螺旋機通常按驅動裝置、頭節、若干標準中部節，選配中間節，尾節順序組成，除頭節機殼和選配節外，各節螺旋及機殼均具有互換性，在出料端螺旋有清料裝置，安裝時注意位置。
驅動裝置由一臺行星擺錢針輪減速電機（或JTC減速電機）或選用JZQ型減速機承擔，在頭節前部裝有止推軸承，可承受移動物料時而產生的軸向力，頭節機殼內設吊軸承及底座，每一中間節安有一只吊軸承用以支撐螺旋軸，吊軸承內裝有向心球軸承（或整體滑動軸承），在尾節后部裝有滾動（滑動）軸承用以支撐螺旋軸和補充螺旋長度的誤差，安裝時應從頭部開始，順序進行。
在總體布置時還應注意，不要使底座和出料口布置在機殼接頭的法蘭處，進料口也不應布置在吊軸承的上方，如果因為開出料口影響底座的安排而不能遵循本原則時，使用單位應繪制螺旋機總圖。
1、驅動裝置及地腳尺寸：
(1) 減速機選用XWD型的驅動裝置

2、進出料口
螺旋機進料口、卸料口由用戶現場開，一般應從尾部進料，端部出料，也可從端部進料、由尾部出料；若需從中部加料，兩端卸料，或從兩端加料，中部卸料，訂貨時需來簡圖。
（1）進料口

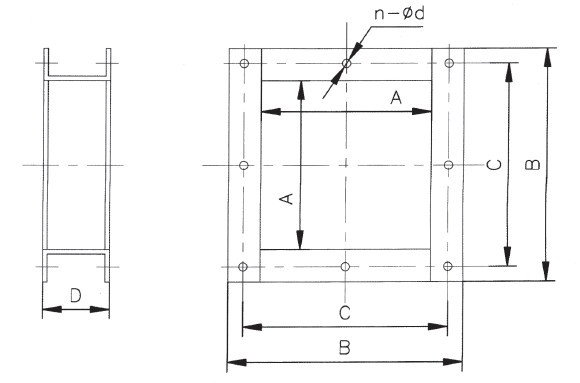

進料口的結構表示如下圖，進料口是用以連接螺旋機和進料漏斗的部件，其由蓋扣夾緊在機蓋上，也可用焊接的方法與機蓋相聯，裝置進料口時應在所裝的機蓋上按進料口內孔尺寸開孔。

LS型螺旋機進料口的外形與安裝尺寸

螺旋機型號	外形及安裝尺寸mm
螺旋機型號	A	B	C	D	d	n(個)
LS200	200	300	256	100	14	8
LS250	250	350	306	100	14	8
LS315	315	415	370	160	14	8
LS400	400	500	456	160	14	8
LS500	500	600	558	160	14	12

（2）出料口

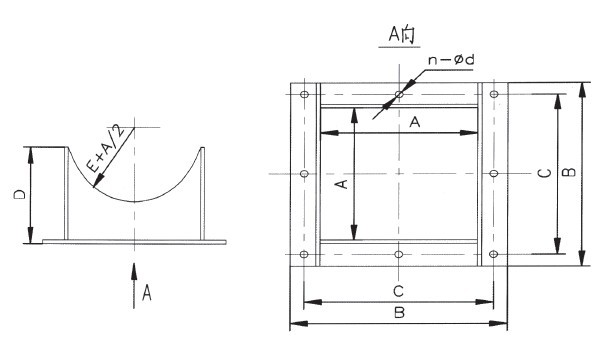

出料口的結構表示如下圖，其系由鋼板折成的方形管及法蘭焊接而成，它不帶能關閉的出料口控制機構，在使用時將出料口焊于機殼上，其法蘭面與溜槽法蘭相聯，裝配出料口的機殼還應按出料口的內孔尺寸開孔。

LS型螺旋機出料口的外形及安裝尺寸(見表五)

螺旋機型號	外形及安裝尺寸mm
螺旋機型號	A	B	C	D	E	d	n(個)
LS200	200	300	256	180	14	14	8
LS250	250	350	306	224	14	14	8
LS315	315	415	370	250	14	14	8
LS400	400	500	456	280	16.5	14	8
LS500	500	600	558	340	16.5	14	12

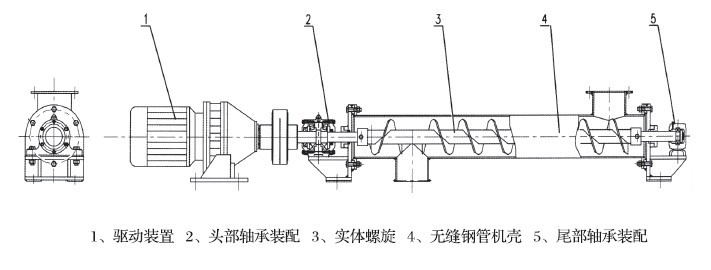

另：本廠還在原LS型螺旋輸送機基礎上改進生產有GLS系列管式螺旋輸送機，其密封性能、控料性能較LS型螺旋輸送機有較大提高，特別適用于輸送各種流動性較好的粉狀物料，其結構型式見下圖：
